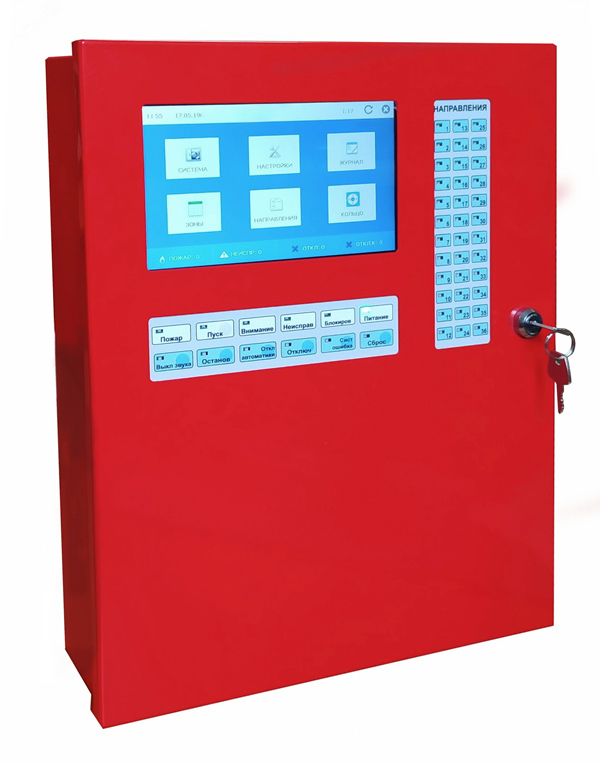

Прибор приемно-контрольный и управления пожарный «Комплекс-Н»
Прибор приемно-контрольный пожарный и управления ПКППиУ «Комплекс-Н» (исполнение RS485) (далее — прибор или ПКППиУ) предназначен для использования системах пожарной сигнализации. Данный прибор принимает сигналы о пожаре от пожарных извещателей (ПИ), обрабатывает и фиксирует их, формирует и передает сигналы о пожаре и включении элементов систем пожарной сигнализации (СПС). Устройство контролирует собственную исправность и работоспособность подсоединённых элементов, отправляет управляющие сигналы на оборудование противопожарной защиты, электрооборудование и прочие устройства, обеспечивая постоянное электропитание подключённым датчикам огня.
Характеристики
Количество встроенных контролируемых адресных кольцевых шлейфов (далее – АКШ)
1
Протокол передачи данными по встроенному АКШ
Комплекс-7
Максимальное количество адресных устройств в АКШ
126
Максимальное количество модулей контроля неадресных шлейфов в АКШ
63
Напряжение постоянного тока во встроенном АКШ, В
26-28
Максимально допустимое сопротивление АКШ, Ом
100
Минимально допустимое сопротивление утечки АКШ, кОм
100
Максимальное количество подключаемых дополнительных модулей адресных шлейфов
7
Максимальное количество контролируемых адресных извещателей и модулей контроля неадресных шлейфов (при подключении семи дополнительных МАШ)
1008
Количество встроенных программируемых релейных выходов без возможности контроля целостности подключаемой линии управления
2
12 В/ 5А
24 В/ 3А
Количество встроенных программируемых релейных выходов с возможностью контроля целостности подключаемой линии управления
2
12 В/ 2 А
24 В/ 1 А
Характеристики встроенных релейных выходов (по постоянному току) при подключении коммутируемого напряжения внутрисхемно
12 В/ 300 мА
Количество выходов для подключения внешнего СЗУ
1
Характеристики выхода для подключения внешнего СЗУ (по постоянному току)
12 В/ 250 мА
Тип интерфейса связи с ПЦН МЛС стандарта
RS485
Скорость обмена данными по МЛС, бит/с
57600/115200
Напряжение питания
– от электрической сети переменного тока, В
